Магнитная трековая система, утопленная в гипсокартонный потолок, — это тонкая световая линия, в которой светильники можно в любой момент переставить, добавить или заменить без электрика. Но закладывать её нужно ещё на этапе каркаса. Профиль должен соответствовать толщине гипсокартона, заранее решается, где будет стоять блок питания, а углы и переходы на стену никак не добавить после шпаклёвки. Ниже — что выбрать, как спланировать и в каком порядке монтировать.
Что такое магнитная трековая система
Система состоит из алюминиевого профиля, по боковым стенкам которого проложены токопроводящие шины, а также блока питания, соединителей и магнитных светильников. Светильник держится на треке магнитом и получает питание через контакты, поэтому его можно сдвинуть вдоль линии или заменить другим за несколько секунд.
| Напряжение | Особенности | Примеры в каталоге |
|---|---|---|
| 48 В | Самый распространённый стандарт: безопасное сверхнизкое напряжение, широкий выбор светильников | Kloodi, Nowodvorski, Azzardo Alfa, Skarlat |
| 24 В | Миниатюрные профили и светильники для деликатного акцентного света | LTX Pico Line 24V |
| 230 В | Блок питания не нужен — драйвер в каждом светильнике | Azzardo Beta 230V |
Системы разных брендов и серий между собой несовместимы. Профиль, соединители, блок питания и светильники покупайте в рамках одной серии. Светильник Kloodi не подойдёт к треку Nowodvorski и наоборот.
Одна фаза или две
Большинство магнитных треков однофазные: все светильники на линии включаются и выключаются вместе. Чтобы получить несколько групп света, ставят отдельные линии или отдельные блоки.
Есть серии, где светильники на одном треке можно распределить между двумя фазами и управлять ими независимо: например, общий свет и акценты на одной линии. В нашем каталоге это OLEDIM и LTX In-Line.
Двухфазная система сложнее в подборе: профиль, вводы, блоки питания и светильники должны быть согласованы между собой. Чтобы собрать такую систему, обратитесь за консультацией к менеджеру — мы составим спецификацию по вашему плану.
Виды треков для гипсокартонного потолка
| Тип | Как выглядит | Когда выбирать |
|---|---|---|
| Врезной под шпаклёвку (безрамочный) | Видна только щель со светом, профиль зашпаклёван вровень с потолком | Новый ремонт, самый чистый вид. Закладывается на этапе каркаса |
| Врезной с кромкой | Тонкая рамка профиля видна на потолке | Монтаж в уже смонтированный ГКЛ: вырезают паз и вставляют профиль |
| Накладной | Профиль крепится на поверхность потолка | Готовый потолок без ремонта или когда над ГКЛ нет места |
| Подвесной | Профиль на тросах ниже потолка | Высокие потолки, линия над столом или островом |
Для натяжного потолка используют другие профили и закладные — см. магнитные треки для натяжного потолка.
Толщина гипсокартона: почему это важно
У самых распространённых врезных профилей боковые бортики расположены не внизу, а на высоте толщины гипсокартона. Профиль проходит сквозь щель между листами: бортики лежат сверху на гипсокартоне, а нижняя часть профиля заходит в щель и выходит вровень с потолком. Шов между листом и профилем затем армируют и шпаклюют. Для жёсткости бортики трека прикручивают к профилям каркаса CD или к деревянному брусу, которые идут вдоль него вплотную с обеих сторон, и только потом закрывают потолок гипсокартоном. Высота нижней части t рассчитана на конкретную толщину листа, поэтому производители выпускают профили под разную толщину — например, в каталоге есть Kloodi KDMG-TRX «под 12,5 мм гипсокартон». Реже встречаются профили с крыльями по низу, которые полностью зашпаклёвывают.
- 1Перекрытие
- 2Подвес за верхний паз профиля (при необходимости)
- 3Профиль каркаса CD вдоль трека — бортик трека прикручивают к нему саморезом
- 4Алюминиевый профиль трека
- 5Бортик профиля — лежит сверху на гипсокартоне, снизу рифлёный для лучшего сцепления
- 6Гипсокартон
- 7Армирующая лента и шпаклёвка по шву
- 8Токопроводящие шины на боковых стенках канала
- 9Магнитный светильник
- 10Деревянный брус вместо профиля CD — ещё более жёсткое крепление трека
- tВысота нижней части профиля (от бортиков до низа) — под толщину ГКЛ
- HПолная высота профиля — над ГКЛ нужно не менее H − t + запас на кабель
| Ситуация | Что будет | Решение |
|---|---|---|
| Профиль под 12,5 мм, лист 12,5 мм | Низ профиля вровень с плоскостью потолка | Правильный вариант |
| Профиль под 12,5 мм, лист 9,5 мм | Низ профиля выступает ниже потолка на 3 мм — «ступеньку» приходится выводить толстым слоем шпаклёвки, который трескается | Брать профиль под 9,5 мм или лист 12,5 мм |
| Два слоя ГКЛ (25 мм) | Профиль западает вглубь потолка, по краю щели образуется уступ | Профиль под два слоя или локально один слой вдоль трека — согласовать до монтажа |
Проверяйте толщину в названии или характеристиках профиля ещё до закупки гипсокартона. Если в паспорте толщина не указана, уточните у менеджера: исправить несоответствие после шпаклёвки уже невозможно.
Питание: блок в треке или ввод и выносной блок
Для систем на 48 В и 24 В нужен блок питания, который преобразует 230 В в сверхнизкое напряжение. Подключить его можно двумя способами.
- АБлок питания в треке
- БВвод питания и выносной блок
- 1Кабель 230 В заходит прямо в трек к блоку
- 2Участок, который занимает блок: светильники здесь не ставят
- 3Магнитные светильники
- 4Ввод питания на торце или в разрыве трека
- 5Выносной блок питания над потолком, в нише или шкафу
- 6Ревизионный люк для доступа к блоку
- 7Кабель 48 В от блока к вводу
| А. Блок питания в треке | Б. Ввод питания + выносной блок | |
|---|---|---|
| Преимущества | Не нужно отдельное место и ревизионный люк. К треку идёт только кабель 230 В. Блок, как правило, можно достать снизу, через трек | Вся длина трека доступна для светильников. Больше мощность: один блок на несколько линий. Лучше охлаждение, шире выбор блоков с диммированием |
| Недостатки | Блок занимает часть длины трека. Мощность ограничена размером блока. Нужен профиль, в который блок помещается | Нужно место для блока с доступом (люк, ниша, шкаф). Кабель 48 В нужно правильно рассчитать по сечению. Больше деталей и работы при монтаже |
| Когда выбирать | Короткие и средние линии, отдельные треки в разных зонах, потолок без возможности сделать люк | Длинные линии, несколько треков от одного блока, сложные конфигурации с углами, диммирование |
Расчёт мощности
Пример: 8 спотов по 6 Вт и 2 линейных светильника по 12 Вт — всего 72 Вт. С запасом 25 % это 90 Вт, значит нужен блок на 100 Вт. Закладывайте запас и на светильники, которые захотите добавить позже. Проверьте также максимальную нагрузку на один ввод и на шину — она указана в паспорте серии.
Кабель от выносного блока
При 48 В ток в 4–5 раз больше, чем при 230 В, поэтому на длинном кабеле падает напряжение. Держите потери в пределах 3 %:
L — длина кабеля, м · I — ток, А (мощность ÷ 48) · S — сечение жилы, мм²
Для 150 Вт ток составляет 3,1 А. Кабель 2×1,5 мм² длиной 10 м даст падение 0,7 В (1,5 %) — нормально. А кабель 2×0,75 мм² длиной 15 м — уже 2,2 В (4,5 %): конец линии будет светить слабее. Поэтому ставьте блок как можно ближе к вводу.
Безопасность: линию 230 В к блоку питания выполняют кабелем 3×1,5 мм² от отдельного автомата, выключатель разрывает фазу. Блок нельзя засыпать утеплителем, и к нему должен быть доступ.
Углы, переходы на стену и кольцевые треки

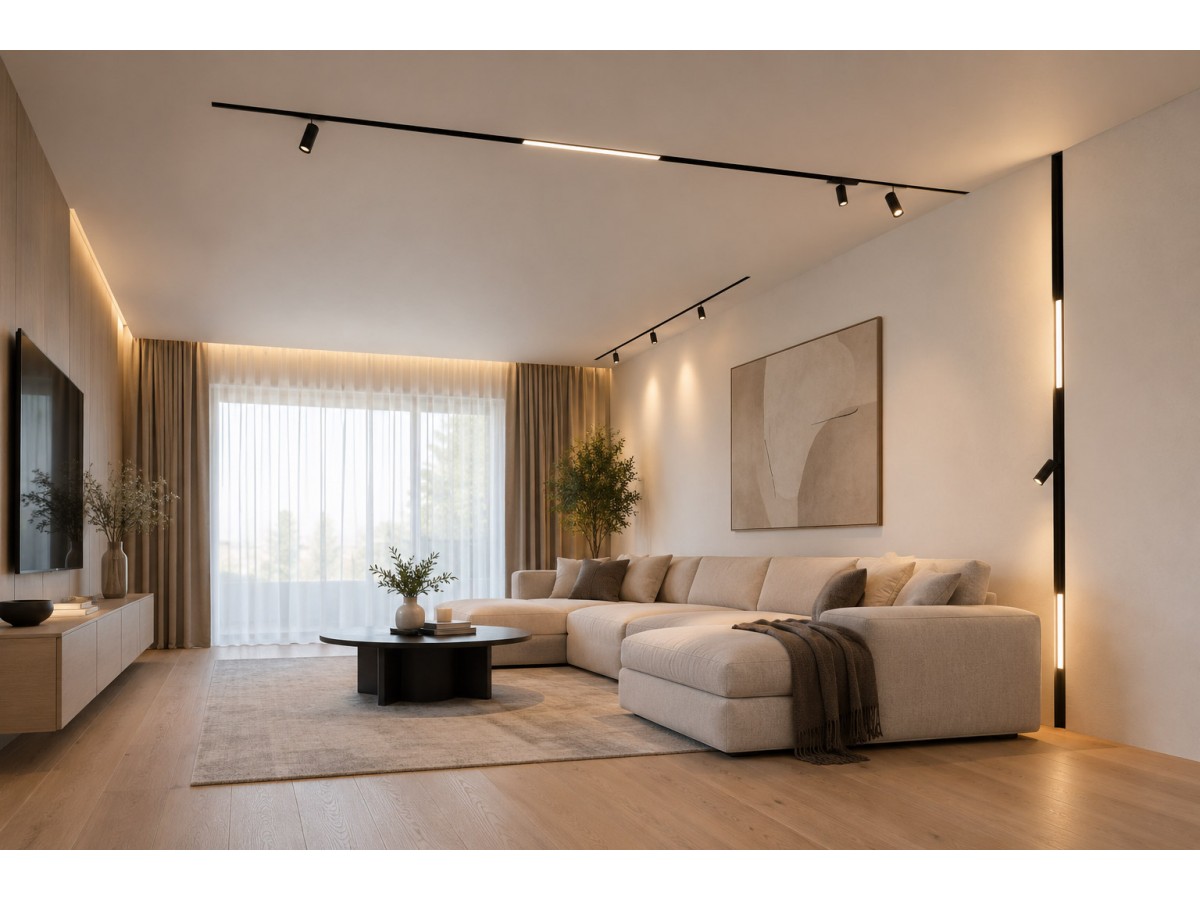

Магнитная система не ограничивается прямой линией. Конфигурацию нужно продумать до монтажа каркаса, потому что каждый узел — это отдельная деталь, которую закладывают вместе с профилем.
- Прямые соединители объединяют отрезки 1, 2 и 3 м в длинную линию.
- Горизонтальные углы 90° дают L-, П-образные и прямоугольные контуры на потолке — например, рамку по периметру комнаты.

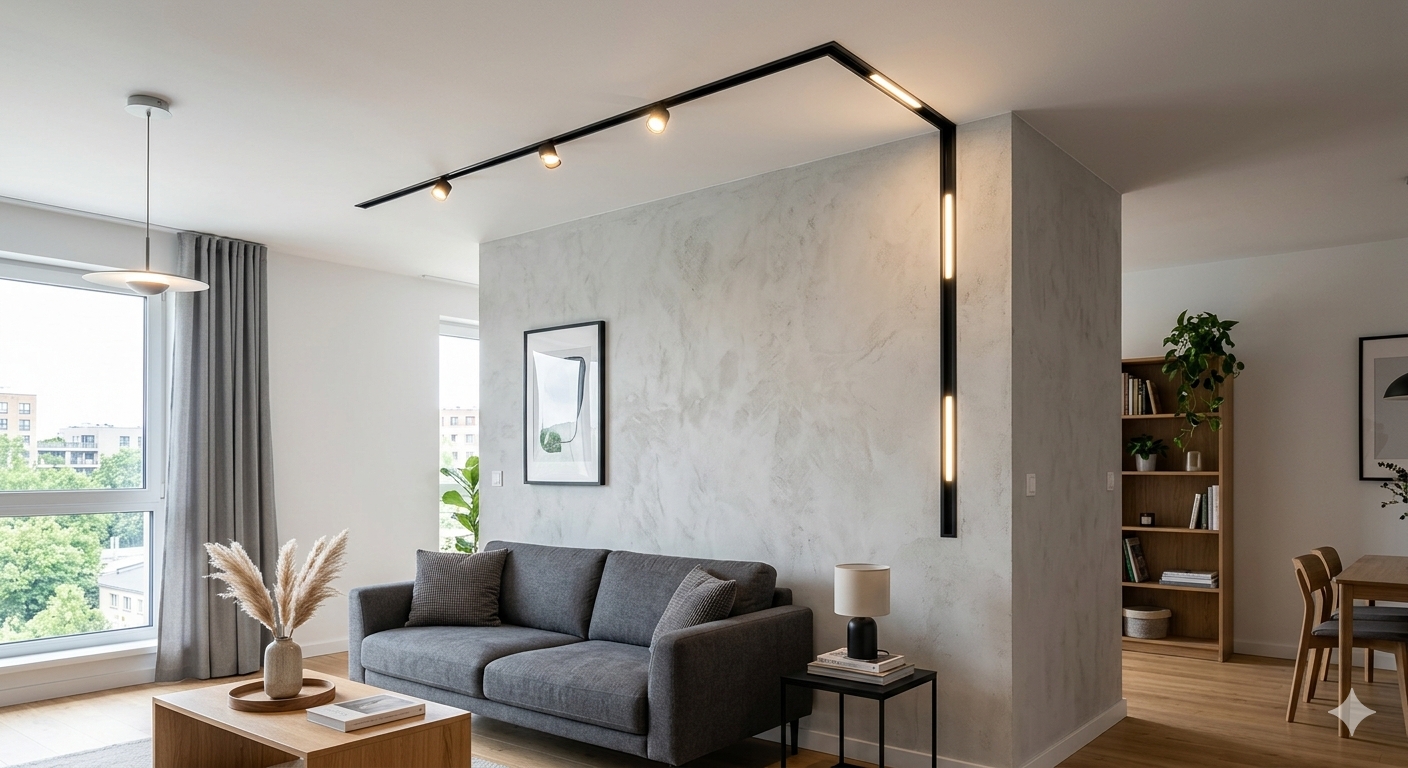

- Переходы потолок → стена (вертикальные угловые соединения, как Kloodi KDMG-ZM 90 V) — трек «заходит» на стену и продолжается вниз. Такой приём подсвечивает стену, картину или нишу и выглядит очень эффектно.
- Гибкие соединения позволяют повернуть линию под произвольным углом, если стены не прямые.
- Кольцевые треки имеют фиксированный диаметр, и для них нужны совместимые светильники. Хорошо смотрятся над обеденным столом, в центре гостиной или над круглым островом. Например, LTX In-Ring.
- 1Прямая линия из отрезков и прямых соединителей
- 2Горизонтальный угол 90°
- 3Переход потолок → стена: трек продолжается на стене
- 4Кольцевой трек
- 5Ввод питания
- 6Обеденный стол под кольцом
Светильники для магнитного трека
| Тип | Для чего |
|---|---|
| Поворотные споты | Акценты: картины, полки, остров, стол. Угол 24–36° — для акцента, 60° — для общего света |
| Линейные рассеивающие | Ровный общий свет без пятен, основной свет комнаты |
| Решётчатые (decorative grille) | Комфортный свет без ослепления для рабочих зон и кабинета |
| Подвесные | Опускают свет к столу или острову прямо с трека |
Цветовую температуру и CRI подбирайте, как для любого освещения: 2700–3000 K для жилых комнат, 3000–4000 K для кухни и кабинета, CRI ≥ 90. Подробнее — в статье «Цветовая температура: какую выбрать». Если планируете диммирование или управление со смартфона, выбирайте серию и блок питания с поддержкой нужного протокола сразу — заменить блок потом можно, а переделать потолок нет.
Как спланировать систему: пошагово
Сценарии и зоны
Определите, что должен делать трек: общий свет, акценты, подсветка стен или всё вместе. Отдельные зоны — отдельные линии или группы на выключателях.
Линии на плане
Для общего света ведите линии параллельно длинной стене, в 40–60 см от стен или по осям мебели. Для подсветки стены — в 30–50 см от неё. Отметьте углы, переходы на стену и кольца.
Количество светильников
Посчитайте нужный световой поток по формуле из нашей статьи о врезных точечных светильниках и распределите светильники вдоль линий.
Мощность и блоки
Сумма мощностей × 1,2–1,25 — это нужная мощность блока. Решите, где будет стоять блок: в треке или выносной. От этого зависит, нужен ли люк.
Точки питания
Отметьте место ввода 230 В (для блока в треке) или ввода 48 В и выносного блока. Для блока в треке не ставьте ввод туда, где должны быть светильники.
Управление
Группы на отдельных клавишах выключателя, диммирование, смарт-управление — заложите нужные кабели и оборудование заранее. Если на одной линии нужны две независимые группы, рассмотрите двухфазные серии (OLEDIM, LTX In-Line) и согласуйте схему с менеджером.
Спецификация
Составьте перечень: отрезки профиля (1, 2, 3 м), прямые и угловые соединители, переходы на стену, заглушки, вводы, блоки, светильники. Проверьте, что все детали из одной серии, а профиль — под вашу толщину ГКЛ.
Порядок монтажа в гипсокартон
Каркас
Вдоль линии трека с обеих сторон поставьте профили каркаса CD вплотную к месту трека — к ним трек крепится и благодаря этому получает жёсткость. Ещё более жёсткое крепление даёт деревянный брус вместо профиля: сухой, ровный, обработанный огнебиозащитой, с низом в одной плоскости с каркасом. Поперечные профили не должны пересекать линию трека.
Профиль трека
Прикрутите бортики трека саморезами к профилям CD (по металлу) или к брусу (по дереву) с обеих сторон так, чтобы бортики были на уровне низа каркаса, а низ профиля — в плоскости будущего потолка. Выровняйте линию по лазеру, при необходимости подвесьте профиль за верхний паз. Сразу установите угловые и вертикальные соединения и проложите кабели к точкам питания.
Обшивка
Закройте каркас гипсокартоном: листы подводят под бортики вплотную к нижней части профиля и крепят к профилям CD. Пройдитесь правилом вдоль трека: низ профиля не должен выступать или западать относительно потолка.
Шпаклёвка
Загрунтуйте, армируйте стык лентой, зашпаклюйте шов между листом и профилем вровень с потолком. Канал трека закройте малярной лентой, чтобы в него не попала шпаклёвка.
Покраска
Покрасьте потолок, затем снимите защитную ленту с канала.
Электрика и светильники
Установите шину (если она ставится отдельно), блоки, вводы, заглушки. Включите питание, проверьте каждую линию и установите светильники.
Типичные ошибки
- Профиль не под ту толщину ГКЛ. Низ профиля выступает или западает, и ровной плоскости уже не получится.
- Блок без запаса мощности. Блок перегревается, а добавить светильники позже уже не получится.
- Выносной блок без доступа. Чтобы его заменить, придётся вскрывать потолок.
- Тонкий кабель 48 В на большом расстоянии. Конец линии светит слабее, а кабель греется.
- Углы и переходы на стену «потом». После шпаклёвки добавить их невозможно.
- Шпаклёвка в канале трека. Магнит держит хуже, контакты загрязняются.
- Блок в треке стоит там, где нужны светильники. Часть линии остаётся тёмной.
Что ещё посмотреть в каталоге
Частые вопросы
Можно смонтировать врезной магнитный трек в уже готовый потолок?
Да, но только профиль с кромкой: в ГКЛ вырезают паз и вставляют трек. Безрамочный трек под шпаклёвку закладывают только при монтаже каркаса.
Что лучше: блок питания в треке или выносной?
Блок в треке проще: не нужен люк, и к треку идёт только 230 В. Но он занимает часть длины трека. Выносной блок освобождает всю линию и даёт большую мощность, однако к нему нужен доступ.
Какой профиль брать под гипсокартон 9,5 или 12,5 мм?
Тот, что рассчитан именно на эту толщину листа: высота нижней части профиля (от бортиков до низа) должна соответствовать толщине ГКЛ. Для двух слоёв нужен отдельный профиль или локально один слой вдоль трека.
Можно ли вывести трек с потолка на стену?
Да, для этого есть вертикальные угловые соединения (переход потолок → стена). Их монтируют вместе с профилем ещё до обшивки.
Сколько светильников можно подключить к одному блоку?
Столько, чтобы их суммарная мощность не превышала 80 % мощности блока. Например, блок на 100 Вт рассчитан на светильники общей мощностью до 80 Вт.
Можно ли управлять светильниками на одном треке отдельно?
В обычных однофазных треках все светильники на линии включаются вместе. Независимые группы на одном треке дают двухфазные серии — OLEDIM и LTX In-Line. Для их подбора обратитесь к менеджеру.
Магнитная система на 48 В или на 230 В?
48 В — самый распространённый стандарт с наибольшим выбором светильников, но нужен блок питания. Системы на 230 В (как Azzardo Beta) работают без блока, потому что драйвер стоит в каждом светильнике.
Вывод
Магнитный трек в гипсокартоне планируют вместе с потолком. Выберите серию и напряжение, возьмите профиль под толщину вашего ГКЛ, решите, где будет стоять блок питания, рассчитайте мощность с запасом и заранее заложите углы, переходы на стену и кольца. Тогда на потолке будет аккуратная световая линия, в которой светильники можно менять годами без ремонта.
