Установка гипсовых врезных светильников: пошаговая инструкция

Как устроен гипсовый светильник

Корпус отливают из высокопрочного гипса. Сверху в него вставляется LED-лампа (чаще всего MR16 с цоколем GU5.3 или лампа GU10). Снизу лампу удерживает металлическое стопорное кольцо. Корпус монтируют в отверстие в гипсокартоне так, чтобы его нижняя плоскость была вровень с потолком. Затем шов шпаклюют, армируют и красят вместе с потолком.

Главное отличие от обычных врезных точечных светильников — нет пружин и декоративной рамки. Корпус становится частью потолка, и вместо светильника видна ниша. Лампа утоплена в нишу, поэтому не слепит даже при взгляде снизу. По тому же принципу устроены безрамочные светильники, а настенные гипсовые модели используют для подсветки лестниц и подсветки стен.

Схема узла монтажа

Разрез показывает, из чего состоит узел. Корпус держится на перфорированных уголках, прикрученных к гипсокартону. Зазор заполнен гипсовой шпаклёвкой, а шов перекрыт армирующим полотном, которое не даёт ему треснуть.

Выбор цоколя, лампы и расстояний

GU10 или GU5.3

Лампы: светодиодные GU10 и GU5.3 MR16.

Параметры лампы

• Только LED, 5–7 Вт. Корпус закрыт и плохо отводит тепло. Галогенная лампа на 35–50 Вт перегревает гипс и краску (появляется желтизна) и сокращает ресурс контактов. Лучше выбирать лампы с алюминиевым радиатором.
• Цветовая температура: 2700–3000 K — гостиная, спальня; 3000–4000 K — кухня, ванная, коридор. В одном помещении не смешивайте разные температуры.
• Индекс цветопередачи CRI (Ra) ≥ 90 — чтобы цвета интерьера и кожи выглядели естественно.
• Угол рассеивания определяет диаметр светового пятна и расстояние между светильниками (таблица ниже). В глубокой нише луч 60° может частично срезаться краем корпуса — здесь лучше 36–40°.
• Влажные помещения: для ванной выбирайте модели со степенью защиты IP44 и выше (см. точечные светильники для ванной).

Расстановка: диаметр пятна и шаг

Диаметр светового пятна на полу: D = 2 × H_{потолка} × tg(α/2). Чтобы общий свет был равномерным, расстояние между светильниками берите ≈ ½–⅔ от D.

Пример: потолок 2,7 м и лампы 36° — пятно Ø 1,8 м, шаг светильников 0,9–1,2 м. Узкий угол 24° подходит для акцентов: над островом, над картиной, для подсветки фактурной стены.

Инструменты и материалы

• Дрель с коронкой под диаметр отверстия (для квадратных моделей — нож и ножовка по ГКЛ)
• Перфорированные металлические уголки (если не установлены производителем)
• Саморезы по ГКЛ 3,5×25 мм
• Гипсовый монтажный клей или шпаклёвка для швов (типа Knauf Uniflott)
• Грунтовка глубокого проникновения
• Флизелин, стеклохолст или серпянка
• Финишная шпаклёвка, шпатели 100 и 250–350 мм
• Шлифовальная сетка P150–P180, правило 1–2 м
• Матовая краска для потолка, валик, узкая кисть
• Клеммники (WAGO или аналог), индикаторная отвёртка

Пошаговая инструкция по монтажу

1. Разметка и вырезание отверстия

   ⏱ 5–10 мин на точку

   Убедитесь, что центр точки не попадает на профиль и что над ГКЛ есть место: межпотолочное пространство — не менее H + 15–20 мм на изгиб кабеля. Обведите корпус или шаблон из комплекта.

   Размер отверстия = A + 4–6 мм, то есть зазор 2–3 мм с каждой стороны. Если зазор больше, шпаклёвка в шве провисает и даёт усадку, а если меньше — для неё не остаётся места и шов получается слабым.

   • круглые модели — коронкой на дрели, на малых оборотах и без удара;
   • квадратные — просверлите углы сверлом 6–8 мм и дорежьте ножовкой или ножом по линии.

   Обеспыльте торцы. Расслоившийся картон на кромке срежьте ножом.

2. Установка уголков на корпус

   ⏱ 5 мин + схватывание клея 30–60 мин

   Если производитель не установил уголки, приклейте их к боковым граням корпуса гипсовым монтажным клеем или шпаклёвкой для швов. Для корпуса до 10 см хватит двух уголков на противоположных сторонах, для большего — трёх-четырёх.

   Горизонтальная полка уголка должна лечь на ГКЛ, когда низ корпуса вровень с потолком. То есть полка должна быть на высоте толщины листа от нижней плоскости корпуса: 12,5 мм для одного слоя, 25 мм для двух.

   Не крепите корпус монтажной пеной или силиконом. Пена расширяется и сдвигает корпус из плоскости, а силикон не держит шпаклёвку и краску.

3. Подключение и проверка до шпаклёвки

   ⏱ 5–10 мин

   GU10 и GU5.3 на 220 В (большинство современных ламп): подключите патрон или колодку к линии 220 В через клеммники.
   GU5.3 на 12 В (редкий вариант): подключите колодку к выходу трансформатора. Трансформатор положите рядом с отверстием, чтобы его можно было достать через него. Не кладите его на корпус светильника и не закрывайте утеплителем.

   Вставьте лампу и включите питание. Проверять работу нужно сейчас: после шпаклёвки исправить ошибку в подключении значительно сложнее.

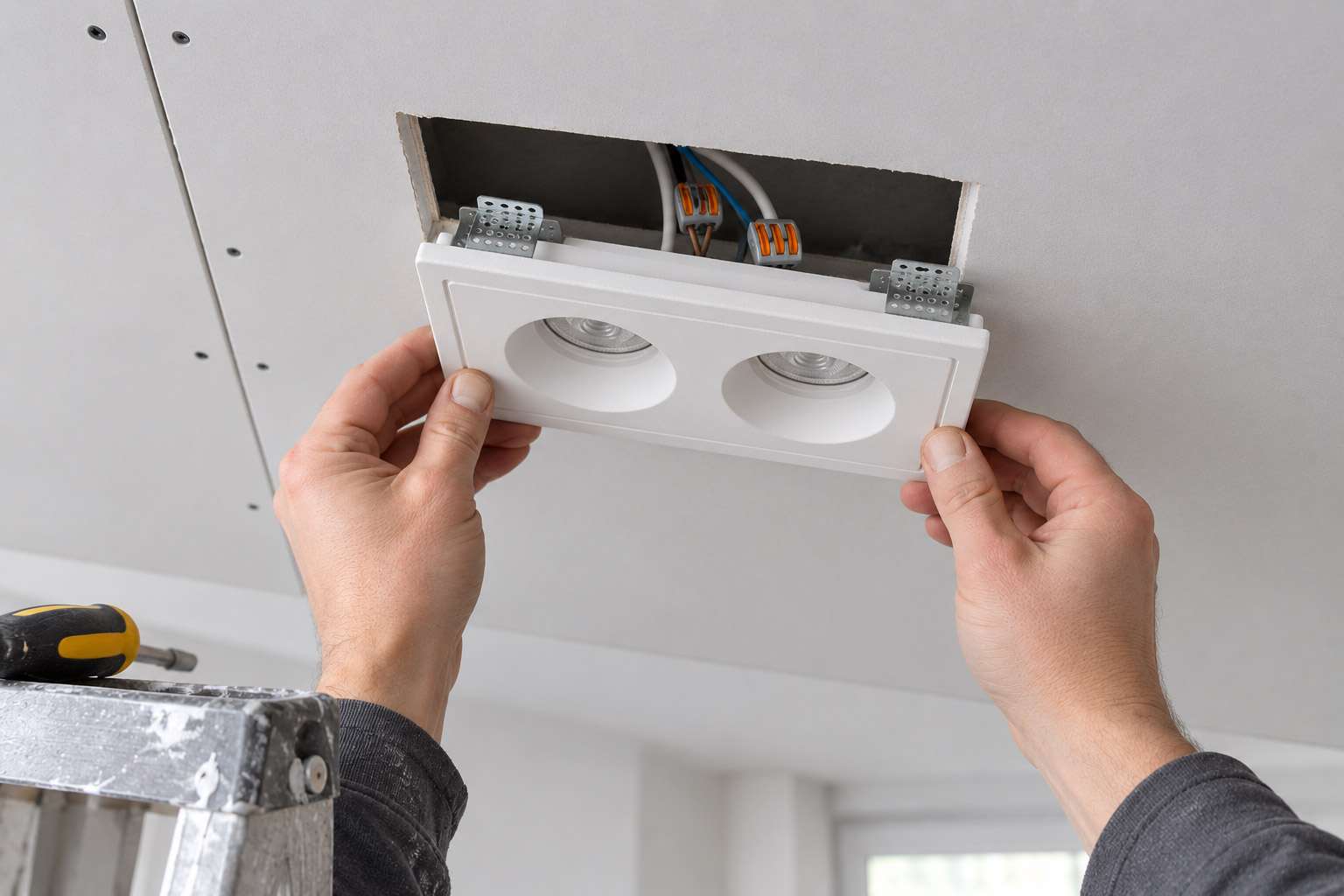

4. Фиксация корпуса

   ⏱ 5–10 мин

   Заведите кабель или колодку в корпус и вставьте светильник в отверстие снизу. Прижмите его так, чтобы нижняя плоскость была вровень с ГКЛ, а зазор по периметру — равномерным.

   Закрутите саморезы 3,5×25 мм снизу сквозь гипсокартон в полку каждого уголка — по 1–2 на уголок. Утопите шляпки на 0,5–1 мм, не разрывая картон.

   Проверьте плоскость правилом, приложив его через светильник. Допустимый перепад — до 0,5–1 мм. Если больше, выведение плоскости потребует толстого слоя шпаклёвки, который со временем трескается.

5. Грунтование

   ⏱ высыхание 1–4 ч

   Нанесите грунт глубокого проникновения на торцы ГКЛ, корпус и полосу 10 см вокруг шва. Гипс и картон быстро вытягивают воду из шпаклёвки, и без грунта она не набирает прочность, трескается и отслаивается от кромки.

6. Заполнение шва

   ⏱ схватывание 40–60 мин

   Для шва используйте высокопрочную гипсовую шпаклёвку для стыков ГКЛ (типа Knauf Uniflott). Она из того же материала, что и корпус, поэтому одинаково ведёт себя при изменениях влажности. Плотно вдавите смесь шпателем в зазор на всю глубину, без пустот. Этим же составом закройте шляпки саморезов. Излишки срежьте вровень с плоскостью.

7. Армирование шва

   ⏱ высыхание 12–24 ч

   Когда шов схватится, наклейте на тонкий слой шпаклёвки полосу флизелина или стеклохолста. Она должна заходить на 5–10 см на потолок, а на корпус — до края ниши. Разгладьте полотно шпателем от центра к краям без пузырей и закройте тонким слоем шпаклёвки.

   Зачем армирование: гипсокартон и литой гипс по-разному расширяются от температуры и влажности. Из-за этого шов постоянно немного двигается, и без армирования через несколько месяцев по контуру почти всегда появляется волосяная трещина.

8. Финишное выравнивание

   ⏱ 1–2 слоя, высыхание 12–24 ч

   Нанесите 1–2 тонких слоя финишной шпаклёвки (до 1–2 мм за проход), растягивая их на 20–30 см от шва, чтобы не было заметного горба. После высыхания отшлифуйте сеткой P150–P180. Проверьте поверхность боковым светом: фонарик, направленный параллельно потолку, покажет все неровности. Аккуратно обработайте кромку ниши — на ней дефекты заметнее всего.

9. Покраска и установка лампы

   ⏱ 2 слоя, интервал 2–4 ч

   Загрунтуйте поверхность и покрасьте потолок вместе со светильниками в 2 слоя одной партией матовой краски. Внутреннюю часть ниши красьте узкой кистью. После высыхания установите лампу и зафиксируйте её стопорным кольцом.

   В комплекте со светильником идёт металлическое стопорное кольцо. Чтобы в нише ничего не выделялось на фоне белого потолка, можно отдельно докупить белое пластиковое кольцо — уточняйте его наличие у менеджера при заказе.

Сроки высыхания

Самая частая причина трещин — спешка. Сроки ниже указаны для +20 °C и влажности до 60 %. Работайте при температуре от +10 до +30 °C, без сквозняков, и сверяйтесь с инструкцией на упаковке смеси.

Замена лампы: как снять стопорное кольцо

Корпус и шпаклёвку трогать не нужно — лампа меняется снизу, через нишу:

1. Выключите свет, а если светильник только что работал — дайте лампе остыть.
2. Сожмите усики стопорного кольца пальцами или тонкогубцами и выведите его из канавки в корпусе.
3. Выньте лампу. GU5.3 — снимите колодку со штырьков. GU10 — поверните лампу на ¼ оборота против часовой стрелки и выньте из патрона.
4. Установите новую лампу, вставьте её в посадочное место и зафиксируйте кольцом. Проверьте, что кольцо полностью село в канавку по всей окружности.

Типичные ошибки

• Зазор больше 5 мм. Шпаклёвка в шве провисает и даёт усадку — по контуру появляется впадина и трещина.
• Шов заполнен пеной, силиконом или герметиком. Эластичные материалы не держат гипсовую шпаклёвку и краску, поэтому шов трескается.
• Пропущен грунт. Шпаклёвка пересыхает, не набирает прочность и отслаивается от кромки ГКЛ.
• Нет армирования. Через несколько месяцев по контуру появляется волосяная трещина от линейного расширения.
• Корпус выступает или западает больше чем на 1 мм. Толстый слой финиша даёт горб и трескается.
• Шляпки саморезов не утоплены и не зашпаклёваны. Сквозь краску проступают ржавые пятна.
• Не проверили светильник до шпаклёвки. Ошибку в подключении придётся исправлять уже через нишу.
• Лампа GU5.3 не того напряжения. 12-вольтовая лампа в сети 220 В сгорает сразу. Если же вы сознательно ставите лампы на 12 В, трансформатор должен лежать рядом с отверстием, а не на корпусе или в утеплителе.
• Галогенная лампа 35–50 Вт. Перегревает корпус и краску. Используйте только LED до 7 Вт.

Преимущества гипсовых светильников

Что выбрать для освещения с гипсовыми светильниками

Гипсовые светильники хорошо работают как общий или акцентный свет. Вот что к ним понадобится и чем их дополнить:

Частые вопросы

Вывод

От качества монтажа зависит, останется ли потолок ровным через несколько лет. Основные правила: зазор 2–3 мм, корпус на уголках вровень с потолком, гипсовая шпаклёвка в шве, обязательные грунт и армирование, достаточное время на высыхание каждого слоя, LED-лампа до 7 Вт нужного напряжения. Если их соблюдать, светильник остаётся незаметным, а на потолке видно только свет.
